YE3/YE4系列方型款铝壳电动机
首页 / 产品中心 / 方型款铝壳电机 / YE3/YE4系列方型款铝壳电动机
  • YE3/YE4系列方型款铝壳电动机
  • YE3/YE4系列方型款铝壳电动机
  • YE3/YE4系列方型款铝壳电动机
  • YE3/YE4系列方型款铝壳电动机

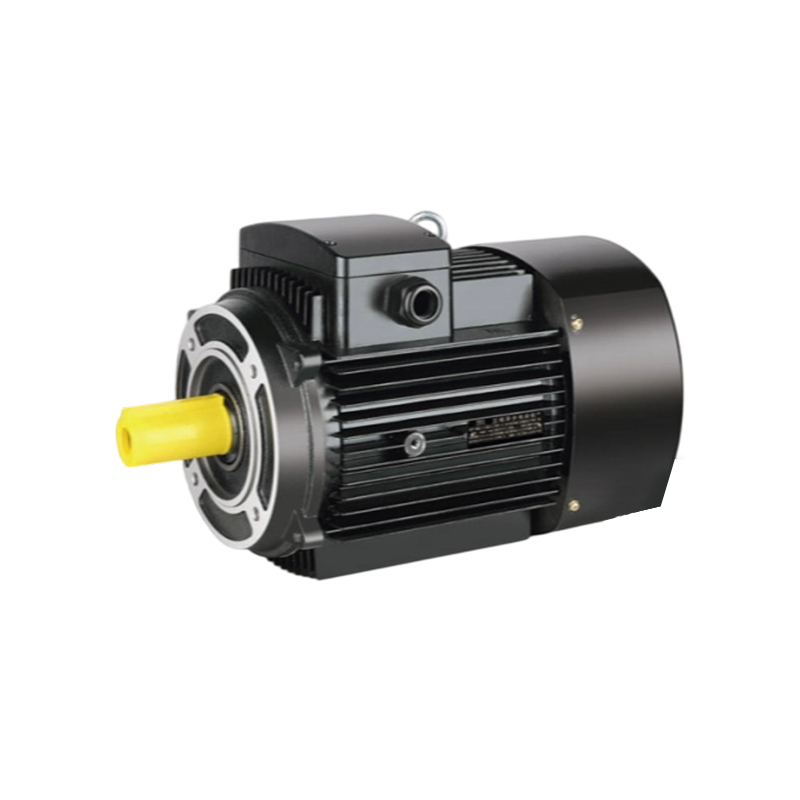

YE3/YE4系列方型款铝壳电动机

方形水泵专用系列铝壳三相异步电动机是我公司结合特色水泵基础上开发的新产品，该电机设计新颖、美观、电机防护等级达到IP55，F级绝缘、节能效率好，电机效率可达到国际的IE2标准和中国的2级能效，是理想的节能产品，而且有起动转矩较大、噪音小、震动低、结构合理、使用方便等特点。方形电机为了更好使水泵配套解决大转矩、振动及噪音，前法兰及后端盖全部采用铸铁材料，这样的设计完全可以满足各类专用水泵的应用。


环境温度:-15℃<0<40℃
海拔:海拔高度应低于100米。
额定电压:380V、400V、415V
额定频率:50HZ、60HZ
连接方式:星型连接 3kw 或更低,而三角连接 4kw 或更高。
工作方式:S1（连续工作制）
绝缘等级:F，绕组定子温升考核80K
保护等级:机壳IP54，IP55，接线盒IP55
冷却方式:IC411

上一个：暂无内容 下一个：暂无内容
  • 产品参数
  • 常见问题解答
电机型号 额定功率 转速 额定电流 效率(%) 功率因素 额定转矩
（Tn）		 堵转转矩/额定转矩 最大转矩/额定转矩 堵转电流/额定电流 重量
（kg）
KW HP
同步转速 3000 rpm
YE3-71M1-2 0.37 0.5 2800 0.99 74.8 0.8 1.26 2.3 2.3 6.1 6.2
YE3-71M2-2 0.55 0.75 2800 1.4 77.2 0.82 1.87 2.2 2.3 6.3 7.4
YE3-80M1-2 0.75 1 2880 1.7 80.7 0.83 2.49 2.3 2.3 9.8 10.5
YE3-80M2-2 1.1 1.5 2880 2.43 82.7 0.83 3.65 2.3 2.3 7.3 14
YE3-90S-2 1.5 2 2895 3.25 84.2 0.83 4.96 2.3 2.3 7.6 18
YE3-90L-2 2.2 3 2895 4.57 85.9 0.85 7.26 2.3 2.3 7.8 23
YE3-100L-2 3 4 2895 5.94 87.1 0.88 9.9 2.3 2.3 8.1 26
YE3-112M-2 4 5.5 2905 7.83 88.1 0.88 13.1 2.3 2.3 8.3 34
YE3-132S1-2 5.5 7.5 2930 10.6 89.2 0.88 17.9 2.2 2.3 8 48
YE3-132S2-2 7.5 10 2930 14.4 90.1 0.89 24.4 2.2 2.3 7.8 53
YE3-160M1-2 11 15 2945 20.4 91.2 0.9 35.7 2.2 2.3 7.9 108
YE3-160M2-2 15 20 2945 27.2 91.9 0.91 48.6 2.2 2.3 8 116
YE3-160L-2 18.5 25 2940 34.1 92.4 0.89 60.1 2.2 2.3 8.1 135
同步转速 1500 rpm
YE3-71M1-4 0.25 0.37 1360 0.81 68.6 0.62 1.73 2.3 2.4 6 6.6
YE3-71M2-4 0.37 0.5 1360 1.14 71.2 0.62 2.54 2.3 2.4 6 7.5
YE3-80M1-4 0.55 0.75 1420 1.57 74.6 0.64 3.78 2.3 2.4 6 11.3
YE3-80M2-4 0.75 1 1420 1.86 82.5 0.74 5.04 2.3 2.3 6.3 12.8
YE3-90S-4 1.1 1.5 1445 2.68 84.1 0.74 7.27 2.3 2.3 6.5 17.5
YE3-90L-4 1.5 2 1445 3.61 85.3 0.74 9.91 2.3 2.3 6.6 21.8
YE3-100L1-4 2.2 3 1435 4.93 86.7 0.78 14.6 2.3 2.3 6.9 23
YE3-100L2-4 3 4 1435 6.66 87.7 0.78 20 2.3 2.3 7.5 28.6
YE3-112M-4 4 5.5 1440 8.56 88.6 0.81 26.5 2.3 2.3 7.6 37.5
YE3-132S-4 5.5 7.5 1460 11.6 89.6 0.82 36 2 2.3 7.7 52
YE3-132M-4 7.5 10 1460 15.3 90.4 0.83 49.1 2 2.3 7.5 56
YE3-160M-4 11 15 1465 22.3 91.4 0.82 71.7 2.2 2.3 7.4 118
YE3-160L-4 15 20 1465 30.1 92.1 0.82 97.8 2.2 2.3 7.5 156
同步转速 1000 rpm
YE3-711-6 0.18 0.25 855 0.65 63.9 0.66 2.01 1.9 2 4 9.3
YE3-712-6 0.25 0.37 855 0.81 68.6 0.68 2.79 1.9 2 4 9.7
YE3-801-6 0.37 0.5 890 1.09 73.5 0.7 3.97 1.9 2 4.7 12.2
YE3-802-6 0.55 0.75 890 1.5 77.5 0.72 5.9 1.9 2.1 4.7 13.2
YE3-90S-6 0.75 1 935 2.03 78.9 0.71 7.66 2 2.1 6 14
YE3-90L-6 1.1 1.5 945 2.83 91 0.73 11.1 2 2.1 6 18
YE3-100L-6 1.5 2 949 3.78 82.5 0.73 15.1 2 2.1 6.5 29.5
YE3-112M-6 2.2 3 955 5.36 84.3 0.74 22 2 2.1 6.6 32
YE3-132S-6 3 4 968 7.2 85.6 0.74 29.6 2 2.1 6.8 43
YE3-132M1-6 4 5.5 968 9.46 86.8 0.74 39.5 2 2.1 6.8 49
YE3-132M2-6 5.5 7.5 968 12.7 88 0.75 54.3 2 2.1 7 59
YE3-160M-6 7.5 10 970 16.2 89.1 0.79 73.8 2 2.1 7 82
YE3-160L-6 11 15 970 23.1 90.3 0.8 108.3 2 2.1 7.2 118.5

电机型号 额定功率 转速 额定电流(A) 效率(%) 功率因数（cosφ） 额定转矩(Tn) 堵转转矩/额定转矩 最大转矩/额定转矩 堵转电流/额定电流 重量
（kg）
KW HP
同步转速 3000 rpm
YE4-711-2 0.37 0.5 2765 0.89 76.5 0.81 1.28 2.2 2.2 6.1 7.3
YE4-712-2 0.55 0.75 2765 1.25 79.9 0.82 1.9 2.3 2.3 6.1 8.5
YE4-801-2 0.75 1 2910 1.66 81.8 0.82 2.46 2.3 2.3 7 11
YE4-802-2 1.1 1.5 2920 2.36 83.5 0.83 3.6 2.2 2.3 7.3 11.6
YE4-90S-2 1.5 2 2930 3.14 84.8 0.84 4.89 2.2 2.3 7.6 16
YE4-90L-2 2.2 3 2930 4.47 86.2 0.85 7.17 2.2 2.3 7.6 20.6
YE4-100L-2 3 4 2935 5.88 87.3 0.87 9.76 2.2 2.3 7.8 23.7
YE4-112M-2 4 5.5 2940 7.67 88.2 0.88 13 2.2 2.3 8.3 42
YE4-132S1-2 5.5 7.5 2945 10.4 89.1 0.88 17.8 2 2.3 8.3 46
YE4-132S2-2 7.5 10 2950 14.1 89.9 0.88 24.3 2 2.3 7.9 52
YE4-160M1-2 11 15 2960 20.3 90.7 0.89 35.5 2 2.3 8.1 95
YE4-160M2-2 15 20 2960 27.4 91.4 0.89 48.4 2 2.3 8.1 103
YE4-160L-2 18.5 25 2960 33.7 91.8 0.89 59.7 2 2.3 8.2 115
同步转速 1500 rpm
YE4-711-4 0.25 0.37 1355 0.66 77.9 0.74 1.76 2.1 2.2 5.2 7.2
YE4-712-4 0.37 0.5 1355 0.92 81.1 0.75 2.61 2.1 2.2 5.2 8.2
YE4-801-4 0.55 0.75 1420 1.33 83.9 0.75 3.7 2.4 2.3 5.2 10
YE4-802-4 0.75 1 1430 1.77 85.7 0.75 5.01 2.3 2.3 6.6 12.9
YE4-90S-4 1.1 15 1445 2.52 87.2 0.76 7.27 2.3 2.3 6.8 16.8
YE4-90L-4 1.5 2 1450 3.36 88.2 0.77 9.88 2.3 2.3 7 19.7
YE4-100L1-4 2.2 3 1455 4.61 89.5 0.81 14.4 2.3 2.3 7.6 25.5
YE4-100L2-4 3 4 1455 6.15 90.4 0.82 19.7 2.3 2.3 7.6 31.3
YE4-112M-4 4 5.5 1460 8.14 91.1 0.82 26.2 2.2 2.3 7.8 39.2
YE4-132S-4 5.5 7.5 1470 11 91.9 0.83 35.7 2 2.3 7.9 51.2
YE4-132M-4 7.5 10 1470 14.6 92.6 0.84 48.7 2 2.3 7.5 65
YE4-160M-4 11 15 1475 21.1 93.3 0.85 71.2 2.2 2.3 7.7 97.3
YE4-160L-4 15 20 1475 28.2 93.9 0.86 97.1 2.2 2.3 7.8 107
同步转速 1000 rpm
YE4-711-6 0.18 0.25 860 0.59 70.1 0.66 2 19 2 4 9.8
YE4-712-6 0.25 0.37 860 0.75 74.1 0.68 2.78 1.9 2 4 10.3
YE4-801-6 0.37 0.5 895 1.03 78 0.7 3.95 19 2 4.7 12.5
YE4-802-6 0.55 0.75 895 1.43 80.9 0.72 5.87 1.9 2.1 4.7 13.6
YE4-90S-6 0.75 1 950 1.94 82.7 0.71 7.54 2 2.1 6 17.2
YE4-90L-6 1.1 1.5 955 2.71 84.5 0.73 11 2 2.1 6 22.4
YE4-100L-6 1.5 2 960 3.63 85.9 0.73 14.9 2 2.1 6.5 33.5
YE4-112M-6 2.2 3 965 5.17 87.4 0.74 21.8 2 2.1 6.6 38.6
YE4-132S-6 3 4 970 6.95 88.6 0.74 29.5 2 2.1 6.8 46
YE4-132M1-6 4 5.5 975 9.18 89.5 0.74 39.2 2 2.1 6.8 54
YE4-132M2-6 5.5 7.5 975 12.3 90.5 0.75 53.9 2 2.1 7 61.8
YE4-160M-6 7.5 10 980 15.8 91.3 0.79 73.1 2 2.1 7 88.3
YE4-160L-6 11 15 980 22.6 92.3 0.8 107.2 2 2.1 7.2 125


IM B3H71-160

电机型号 A AC AD B C D DH E EB ED F G H HA K KK L LD
71 112 139 105 90 45 14 M5X12 30 25 2.5 5 11 71 10 7X10 1-M18X1.5 255 79.5
80 125 148 110 100 50 19 M6X16 40 30 5 6 15.5 80 11 10X14 1-M18X1.5 286 80.5
90S 140 169 125 100 56 24 M8X19 50 40 5 8 20 90 12 10X14 2-M22X1.5 310 89
90L 140 169 125 125 56 24 M8X19 50 40 5 8 20 90 12 10X14 2-M22X1.5 330 89
100L 160 194 137 140 63 28 M10X22 60 50 5 8 24 100 15 12X16 2-M22X1.5 384 95.5
112M 190 218 157 140 70 28 M10X22 60 50 5 8 24 112 15 12X16 2-M25X1.5 395 101
132S 216 254 175 140 89 38 M12X28 80 65 7.5 10 33 132 16 13X16 2-M25X1.5 458 110
132M 216 254 175 178 89 38 M12X28 80 65 7.5 10 33 132 16 13X16 2-M25X1.5 514 110
160M 253 315 196 210 110 42 M16X36 110 90 10 12 37 160 21 16X18 2-M30X1.5 602 176
160L 253 315 196 254 110 42 M16X36 110 90 10 12 37 160 21 16X18 2-M30X1.5 644 176


IM B14H71-160

电机型号 A AC AD B C D DH E EB ED F G H HA K KK L LD
71 112 139 105 90 45 14 M5X12 30 25 2.5 5 11 71 10 7X10 1-M18X1.5 255 79.5
80 125 148 110 100 50 19 M6X16 40 30 5 6 15.5 80 11 10X14 1-M18X1.5 286 80.5
90S 140 169 125 100 56 24 M8X19 50 40 5 8 20 90 12 10X14 2-M22X1.5 310 89
90L 140 169 125 125 56 24 M8X19 50 40 5 8 20 90 12 10X14 2-M22X1.5 330 89
100L 160 194 137 140 63 28 M10X22 60 50 5 8 24 100 15 12X16 2-M22X1.5 384 95.5
112M 190 218 157 140 70 28 M10X22 60 50 5 8 24 112 15 12X16 2-M25X1.5 395 101
132S 216 254 175 140 89 38 M12X28 80 65 7.5 10 33 132 16 13X16 2-M25X1.5 458 110
132M 216 254 175 178 89 38 M12X28 80 65 7.5 10 33 132 16 13X16 2-M25X1.5 514 110
160M 253 315 196 210 110 42 M16X36 110 90 10 12 37 160 21 16X18 2-M30X1.5 602 176
160L 253 315 196 254 110 42 M16X36 110 90 10 12 37 160 21 16X18 2-M30X1.5 644 176

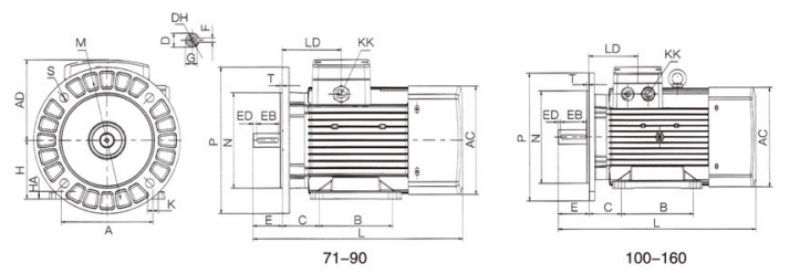

IM B3/B35 H71-160

电机型号 极数 A AC AD B C D DH E EB ED F G H HA KK L LD M N P S T
71 2/4 112 139 105 90 45 14 M5X12 30 25 2.5 5 11 71 10 1-M18X1.5 255 79.5 130 110 160 10 3
80 2/4 125 148 110 100 50 19 M6X16 40 30 5 6 15.5 80 11 1-M18X1.5 286 80.5 165 130 200 12 3
90S 2/4 140 169 125 100 56 24 M8X19 50 40 5 8 20 90 12 2-M22X1.5 310 89 165 130 200 12 3
90L 2/4 140 169 125 125 56 24 M8X19 50 40 5 8 20 90 12 2-M22X1.5 330 89 165 130 200 12 3
100L 2/4 160 194 137 140 63 28 M10X22 60 50 5 8 24 100 15 2-M22X1.5 384 95.5 215 180 250 15 4
112M 2/4 190 218 157 140 70 28 M10X22 60 50 5 8 24 112 15 2-M25X1.5 395 101 215 180 250 15 4
132S 2/4 216 254 175 140 89 38 M12X28 80 65 7.5 10 33 132 16 2-M25X1.5 458 110 265 230 300 15 4
132M 2/4 216 254 175 178 89 38 M12X28 80 65 7.5 10 33 132 16 2-M25X1.5 514 110 265 230 300 15 4
160M 2/4 254 311 241 210 108 42 M16X36 110 90 10 12 37 160 21 2-M30X1.5 612 151 300 250 350 18.5 5
160L 2/4 254 311 241 254 108 42 M16X36 110 90 10 12 37 160 21 2-M30X1.5 656 150 300 250 350 18.5
